Wio BG770A ハードウェアマニュアル

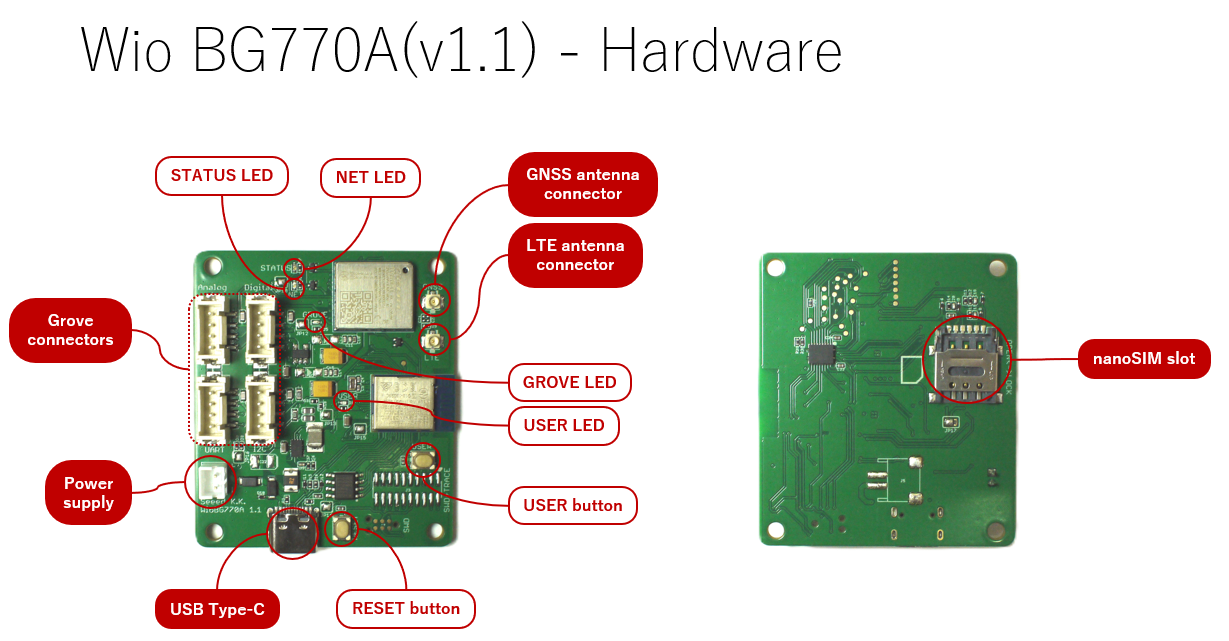

機能
LEDとボタン
RESETボタン
RESETボタンはCPUのリセットとDFUモードの起動に使います。
RESETボタンをクリックするとCPUがハードウェアリセットされて再起動します。 (セルラーモジュールはリセットされません。通常、アプリケーションは起動時にセルラーモジュールをリセットします。)
RESETボタンをダブルクリックするとDFUモードで起動します。(工場出荷時に書き込まれているブートローダーの振る舞いです。)
USER LEDとUSERボタン
USER LEDとUSERボタンは、あなたのアプリケーションで自由に使えるユーザーインターフェースです。
STATUS LEDとNET LED
STATUS LEDとNET LEDはセルラーモジュールの状態を示します。
STATUS LEDはセルラーモジュールが電源オンして動作しているときに点灯します。
| STATUS LED | 動作状態 |
|---|---|
| 点灯 | セルラーモジュール動作中 |
| 消灯 | セルラーモジュール停止中 |
NET LEDはLTEネットワークへの動作状態を示します。
| NET LED (点灯時間/消灯時間[ミリ秒]) | 動作状態 |
|---|---|
| 200/1800 | 探索中 |
| 1800/200 | 待機 |
| 125/125 | 通信中 |
GROVE LED
GROVE LEDはGroveインターフェースの電源供給状態を示します。 電源を投入しているときに点灯します。
| GROVE LED | 電源供給状態 |
|---|---|
| 点灯 | Groveの電源投入 |
| 消灯 | Groveの電源開放 |
SIMスロット
セルラー通信で使用するnanoSIMを取り付けるスロットです。 フリップ方式のスロットで、金属カバーをOPEN方向へスライドすると金属カバーを開くことができます。
LTEアンテナコネクタ
セルラー通信で使用するLTEアンテナを接続するU.FLコネクタです。
LTEアンテナは下記アンテナを使用してください。
-
添付のPCBアンテナ
GNSSアンテナコネクタ
GNSS受信で使用するGNSSアンテナを接続するU.FLコネクタです。
次のアンテナが使えることを確認済みです。

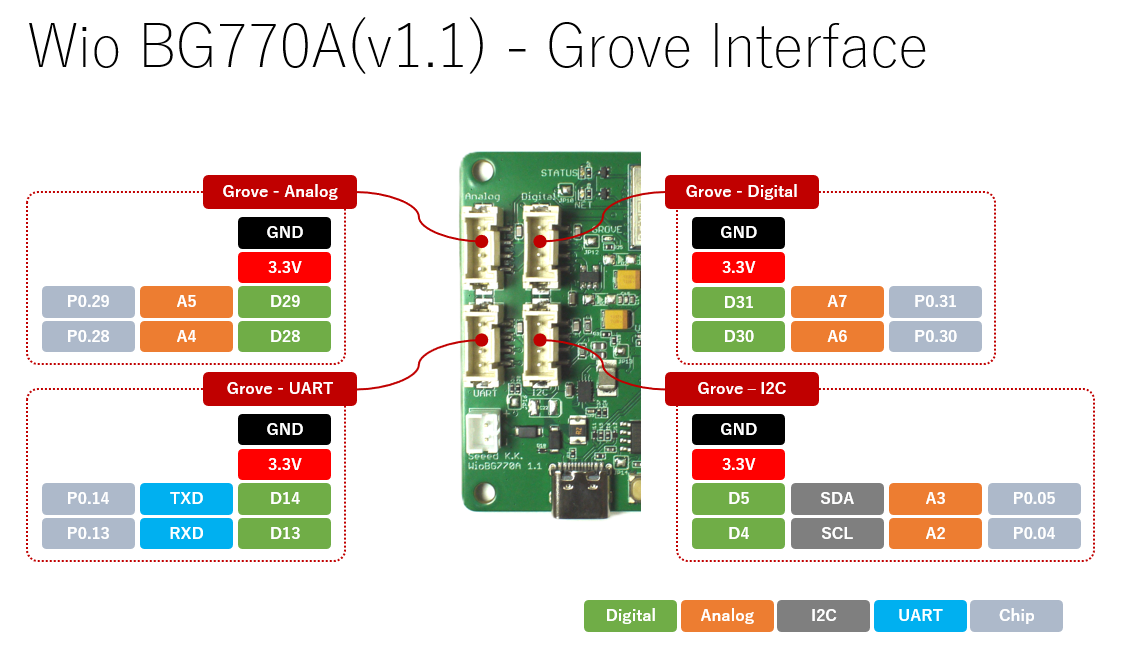

Groveインターフェース
Wio BG770Aは4つのGroveインターフェースを持っています。 一般的にはコネクタの名称と同じインターフェース機能を使いますが、別の機能を使うことも出来ます。 (たとえばGrove - I2CはI2Cインターフェースで使うのが一般的ですが、デジタル入出力で使うことも可能です。)
Groveコネクタの3.3V電源は電源ドメインVGROVEから供給しています。 Groveモジュールを動かすときはVGROVE_ENABLE信号をオンしてください。
| Groveコネクタ名称 | デジタル入出力 | アナログ入力 | I2C | UART |
|---|---|---|---|---|
| Grove - Digital | Y | Y | n | n |
| Grove - Analog | Y | Y | n | n |
| Grove - I2C(*1) | Y | Y | Y | n |
| Grove - UART | Y | n | n | Y |
*1: Wio BG770Aの内部で3.3Vにプルアップされています。プルアップ抵抗値は10KΩです。

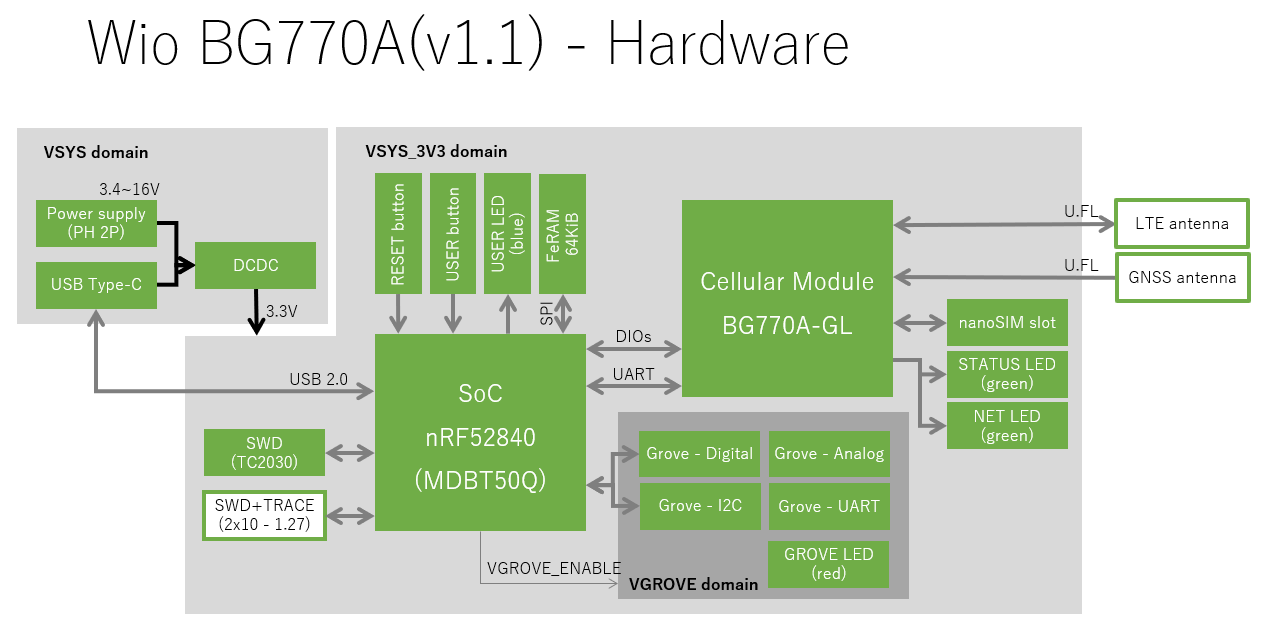

電源
Wio BG770Aの電源はUSB Type-Cもしくは電源コネクタから供給します。
Wio BG770Aの内部では、電源は3つのドメインに分かれていて、そのうち1つはCPUで電源の投入、開放を操作できます。
| 電源ドメイン | 電圧[V] | 供給範囲 | 投入条件 |
|---|---|---|---|
| VSYS | 3.4(*1)~17 | VSYS_3V3 | なし |
| VSYS_3V3 | 3.3 | CPU、セルラーモジュール、(VGROVE) | なし |
| VGROVE | 3.3 | Groveインターフェース | VGROVE_ENABLE信号 |
*1: Groveインターフェースの消費電流が多いと、必要な最低電圧は大きくなります。
仕様
| Item | Value |
|---|---|
| CPU | Arm Cortex-M4 with FPU, 64MHz |
| フラッシュメモリ | 1MiB (CPU内蔵) |
| SRAM | 256KiB (CPU内蔵) |
| FeRAM | 64KiB |
| ワイヤレス | Bluetooth 5 IEEE 802.15.4-2006 |
| セルラー | LTE Cat.M1 LTE Cat.NB1 NOTE: GNSSとセルラーは排他で機能します。 |
| バンド (LTE Cat.M1) | B1,B2,B3,B4,B5,B8,B12,B13,B18,B19,B20,B25,B26,B27,B28,B66 |
| バンド (LTE Cat.NB1) | B1,B2,B3,B4,B5,B8,B12,B13,B17,B18,B19,B20,B25,B28,B66 |
| キャリア | NTTドコモ KDDI |
| GNSS | GPS GLONASS NOTE: GNSSとセルラーは排他で機能します。 |
| LED | USER LED (青色) STATUS LED (緑色) NET LED (緑色) GROVE LED (赤色) |
| ボタン | USERボタン RESETボタン |
| SIMスロット | nanoSIM |
| LTEアンテナコネクタ | U.FL NOTE: 挿抜回数は30です。 |
| GNSSアンテナコネクタ | U.FL NOTE: アクティブアンテナには対応していません。 NOTE: 挿抜回数は30です。 |
| Groveインターフェース | x1 Grove - Digital x1 Grove - Analog x1 Grove - I2C x1 Grove - UART NOTE: 全て3.3Vです。5Vには対応していません。 |
| USBインターフェース | x1 USB Type-C USB 2.0 Full Speed (NOTE: 電源コネクタと兼用です。) |
| デバッグインターフェース | SWD (Tag-Connect TC2030-*-NL with TC2030-CLIP) SWD+Trace (2x10 1.27mm SMT header) |
| 電源コネクタ | USB Type-C (NOTE: USBインターフェースと兼用です。) JST PHコネクタ 2pin (3.4(*1)~17V DC) |
| 消費電力 | (TBC) |
| 寸法 | 49 x 55 x 13 mm |
*1: Groveインターフェースの消費電流が多いと、必要な最低電圧は大きくなります。
寸法
